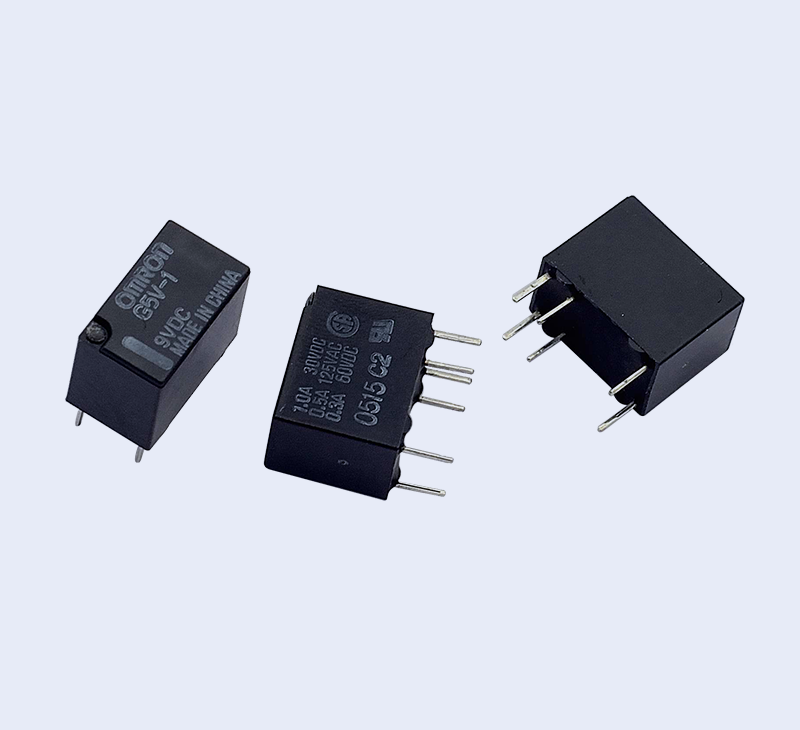

G5V-1 小型繼電器
小型、高靈敏度1級信號用繼電器
? 小型的尺寸 12.5（L）×7.5（W）×10（H）mm。
? 寬范圍的接點開關區域 1mA～1A。
? 高靈敏度線圈150mW。
? 塑料密封型，耐環境性能優越。
? 線圈接點間為FCC part68 標準。(1,500V、10×160μs)
| ■ 種類 |
|
構造項目 接點構造 |
型號 | 線圈額定電壓 | 最小包裝單位 | |
| 朔料密封型 | 1G | G5V1 | DC 3 | 25個/桿裝 |
| DC 5 | ||||
| DC 6 | ||||
| DC 9 | ||||
| DC 12 | ||||
| DC 24 | ||||
|
注.訂購時，請注明線圈額定電壓（V）。 例：G5V-1 DC3 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 |
|
■ 標準型規格 |
■?額定值
操作線圈???????
|
額定電壓 （v）項目 |
額定電流 ??（mA） |
線圈電阻 ??（Ω） |
動作電壓 （V） |
復位電壓（V） | 最大容許電壓（V） |
消耗功率 （mW） |
|
| DC | 3 | 50 | 60 | 80%以下 | 10%以上 |
200% （23℃時） |
約150 |
| 5 | 30 | 167 | |||||
| 6 | 25 | 240 | |||||
| 9 | 16.7 | 540 | |||||
| 12 | 12.5 | 960 | |||||
| 24 | 6.25 | 3,840 | |||||
注1.?額定電流、?線圈電阻為線圈溫度+23℃時的值，±10%。
2.?動作特性為線圈溫度+23℃時的值。
3.?最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
4.作為特殊系列產品，備有動作電壓70%以下的G5V-1-2可選。
開關部（接點部）???????
|
負載 項目 |
電阻負載 |
| 接點接觸結構 | 單橫杠 |
| 節點材質 | Au合金+Ag |
| 額定負載 | AC125V?0.5、DC24V?1A |
| 額定通電電流 | 2A |
|
接點電壓 最大值 |
AC125V?DC24V?1A |
|
接點電流 最大值 |
1A |
■?性能
| 接觸電阻＊1 | 100mΩ以下 | |
| 動作時間 | 5ms以下 | |
| 復位時間 | 5ms以下 | |
| 絕緣電阻＊2 | 100MΩ以上 | |
| 耐壓 | 線圈與接點間 | AC1，000V?50/60Hz?1?min |
| 同級接點間 | AC400V?50/60Hz?1?min | |
| 震動 | 耐久 | 10~55~10Hz?單振幅1.65mm?（雙振幅3.3mm） |
| 誤動作 | 10~55~10Hz?單振幅1.65mm?（雙振幅3.3mm） | |
| 沖擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 1,00m/s2 | |
| 壽命 | 機械 | 500萬次以上（開關頻率36,000次/h） |
| 電氣 | 10萬次以上（額定負載?開關頻率1，800次/h） | |
| 故障率P水準（參考值）*3 | DC5V?1mA | |
| 使用環境溫度 | -40~+70℃（無結冰、無凝露） | |
| 使用環境濕度 | 5~85%RH | |
| 重量 | 約2g | |
注：左述為初始值
＊1.測量條件：根據電壓下降法，在DC1V?10mA的條件下
＊2.測量條件??：線圈與接點間用DC500V兆歐表、同極接
點間用DC250V兆歐表測量，位置與測量耐壓時相同。
＊3.該值是開關頻度120?次/min?時的值，接觸電阻的故障
判定值100Ω。
該值根據開關頻度、使用環境不同會有所變化，請事
先確認實際使用條件后再使用。
|
|||
|
印刷基板加工圖 (底視圖) 公差:±0.1mm
|
端子配置/內部連接圖 (底視圖) |
||
